اتصال دهنده بی ان سی (فلش BNC) چیست و چه کاربردی دارد؟

فلش BNC چیست؟

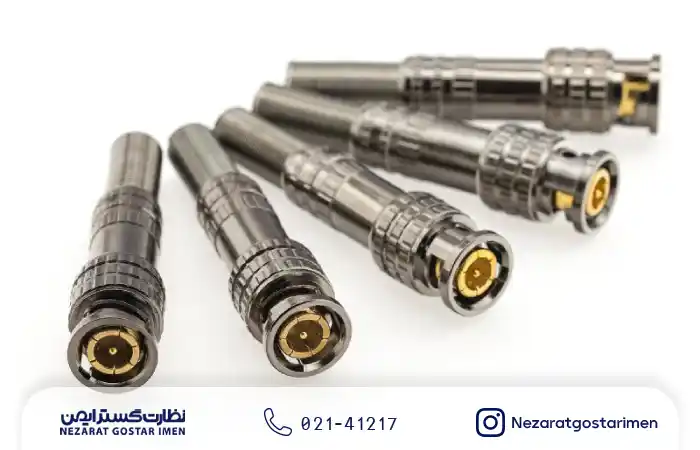

فلش BNC در واقع یک مبدل یا رابط فیزیکی است که در سیستم‌های نظارتی برای اتصال کابل‌ کواکسیال به دستگاه‌ DVR یا دوربین‌ مدار بسته به‌کار می‌رود. این قطعه کوچک نقش مهمی در برقراری ارتباط مطمئن و بدون نویز بین تجهیزات آنالوگ دارد. فلش BNC معمولاً به‌صورت پیچی یا فشاری نصب می‌شود و در کنار کانکتورهای BNC، به‌عنوان بخشی از اتصالات استاندارد در دوربین‌های مداربسته آنالوگ مانند AHD، HD-TVI یا CVI استفاده می‌شود. کیفیت ساخت فلش BNC تأثیر مستقیمی بر انتقال صحیح سیگنال و کاهش افت کیفیت تصویر دارد.

چنانچه نیاز به تعمیر دوربین مدار بسته خود دارید، با کارشناسان ما با شماره ۴۱۲۱۷-۰۲۱ در تماس باشید.

انواع اتصال دهنده بی ان سی

اتصال‌دهنده‌های BNC (مخفف Bayonet Neill-Concelman) انواع مختلفی دارند که هرکدام برای کاربرد خاصی در سیستم‌های ویدئویی، رادیویی و نظارتی طراحی شده‌اند. در ادامه، رایج‌ترین انواع کانکتور BNC معرفی می‌شوند:

1. BNC نری (Male BNC Connector)

کانکتور BNC نری رایج‌ترین نوع اتصال‌دهنده در سیستم‌های دوربین مداربسته آنالوگ و حرفه‌ای است. این نوع کانکتور دارای یک پین مرکزی برای انتقال سیگنال و یک محفظه چرخشی برای قفل شدن به کانکتور مادگی است. اتصال آن از نوع “Bayonet” است که با چرخاندن به‌صورت ایمن قفل می‌شود و از قطع شدن ناخواسته سیگنال جلوگیری می‌کند. این کانکتورها اغلب به انتهای کابل کواکسیال متصل شده و سپس به پورت BNC دستگاه DVR، دوربین، یا مانیتور وصل می‌شوند. یکی از مزایای کانکتور BNC نری، نصب نسبتاً ساده آن در مدل‌های پیچی یا پرسی است که نیاز به لحیم‌کاری را حذف می‌کند. این اتصال‌دهنده‌ها در اندازه‌های مختلف با توجه به نوع کابل (RG59، RG6 و …) تولید می‌شوند و کیفیت ساخت آن‌ها تأثیر مستقیم بر کاهش نویز و حفظ کیفیت تصویر دارد. در صورتی که به‌درستی نصب نشود، ممکن است اتصال ضعیف شود و سیگنال قطع‌ و وصلی پیدا کند.

2. BNC مادگی (Female BNC Connector)

کانکتور BNC مادگی معمولاً روی تجهیزات گیرنده مانند DVR، مانیتور، سوئیچ یا تقویت‌کننده‌ها قرار می‌گیرد و نقش دریافت‌کننده اتصال از کانکتور نری را ایفا می‌کند. این نوع کانکتور شامل یک حفره مرکزی برای پین نری و سیستم قفل‌شونده‌ای است که با چرخاندن کانکتور نری در محل خود قفل می‌شود تا اتصال پایدار باقی بماند. در پروژه‌های مداربسته، همیشه یک سمت اتصال نری و سمت دیگر مادگی است. از کانکتور BNC مادگی همچنین در قالب آداپتور استفاده می‌شود؛ برای مثال، برای اتصال دو کابل با سر نری از آداپتور مادگی-مادگی بهره می‌برند. طراحی این نوع کانکتور به گونه‌ای است که اتصال محکم و دقیق را تضمین می‌کند، اما در صورت فرسودگی یا شکستن خار قفل، ممکن است اتصال ناپایدار شود. استفاده از کانکتورهای باکیفیت می‌تواند طول عمر و پایداری سیستم نظارتی را تضمین کند.

3. BNC پیچی (Twist-On BNC)

کانکتور BNC پیچی به‌گونه‌ای طراحی شده که بدون نیاز به ابزار خاص و تنها با چرخاندن، روی کابل کواکسیال سوار می‌شود. این نوع اتصال‌دهنده بیشتر برای نصب‌های سریع و غیرحرفه‌ای استفاده می‌شود و در محیط‌هایی کاربرد دارد که نصب دائمی یا بسیار دقیق ضروری نیست. نصاب تنها نیاز دارد بخشی از کابل را لخت کرده و آن را به داخل کانکتور وارد کرده و بچرخاند تا اتصال برقرار شود. گرچه استفاده از این نوع کانکتور بسیار ساده و سریع است، اما معمولاً اتصال آن‌ها نسبت به مدل‌های پرسی یا لحیمی ضعیف‌تر است و ممکن است در برابر کشش یا ارتعاش به‌راحتی قطع شود. همچنین به دلیل عدم فشار یکدست روی کابل، احتمال ورود نویز یا افت سیگنال بیشتر خواهد بود. این نوع اتصال بیشتر برای پروژه‌های موقتی یا آزمایشی پیشنهاد می‌شود، نه نصب‌های حساس یا دائمی.

4. BNC پرسی (Crimp-On BNC)

کانکتور BNC پرسی یکی از رایج‌ترین انواع اتصال‌دهنده‌های حرفه‌ای در سیستم‌های دوربین مداربسته است. برای نصب این نوع کانکتور از ابزار پرس مخصوص استفاده می‌شود که کابل را به‌صورت محکم و یکدست به اتصال‌دهنده قفل می‌کند. این نوع اتصال باعث ایجاد یک ارتباط مقاوم، دقیق و بادوام بین کابل و دستگاه می‌شود که خطر نویز و قطعی را به حداقل می‌رساند. از آنجایی‌ که نصب BNC پرسی نیازمند ابزار خاص است، بیشتر توسط تکنسین‌های حرفه‌ای و در پروژه‌های بزرگ و حساس به‌کار می‌رود. این کانکتورها در برابر کشش مکانیکی، رطوبت و لرزش بسیار مقاوم هستند و برای نصب‌های بلندمدت در محیط‌های صنعتی یا تجاری بسیار مناسب محسوب می‌شوند. دقت در پرس صحیح و انتخاب کانکتور متناسب با نوع کابل، در کیفیت نهایی اتصال تأثیر زیادی دارد.

5. BNC لحیمی (Solder-On BNC)

کانکتور BNC لحیمی برای مواردی استفاده می‌شود که نیاز به اتصال دقیق و دائمی باشد. این نوع اتصال‌دهنده با استفاده از لحیم‌کاری به مغزی و شیلد کابل متصل می‌شود، که نتیجه آن اتصالی بسیار پایدار و بدون نویز است. معمولاً در سیستم‌های حساس رادیویی یا نظامی، یا مواردی که حداکثر کیفیت انتقال سیگنال نیاز است، از این نوع استفاده می‌شود. نصب کانکتور لحیمی زمان‌برتر از انواع دیگر است و نیاز به مهارت، تجهیزات لحیم‌کاری و دقت دارد. اما در عوض، اتصال حاصل شده بسیار مقاوم بوده و در برابر شرایط محیطی و تداخلات الکترومغناطیسی عملکرد بسیار خوبی دارد. استفاده از قلع مرغوب و رعایت استانداردهای نصب، در کیفیت نهایی اتصال بسیار حیاتی است.

6. BNC دو سر نری / دو سر مادگی (Adapter BNC Male-Male / Female-Female)

این نوع کانکتورها به عنوان مبدل یا رابط بین دو کابل یا دستگاه با کانکتور مشابه به‌کار می‌روند. به عنوان مثال، اگر نیاز به اتصال دو کابل با سر BNC نری باشد، از آداپتور مادگی-مادگی استفاده می‌شود.

اجزای سیم BNC چیست؟

در ابتدا لازم است روشن شود که چیزی به نام “سیم BNC” به‌صورت مستقل وجود ندارد، بلکه این عنوان معمولاً به کابلی اطلاق می‌شود که از طریق کانکتور BNC به تجهیزات نظارتی یا الکترونیکی متصل می‌شود. در واقع، رایج‌ترین کابلی که با این نوع اتصال‌دهنده استفاده می‌شود، کابل کواکسیال است که در سیستم‌های مداربسته بسیار کاربرد دارد و گاهی به‌صورت عامیانه به آن “کابل BNC” نیز گفته می‌شود.

این کابل از چند بخش اصلی تشکیل شده که هر کدام نقشی کلیدی در عملکرد صحیح آن ایفا می‌کنند. لایه خارجی یا روکش بیرونی، به‌عنوان سپری برای محافظت فیزیکی کابل در برابر آسیب‌های محیطی عمل می‌کند. درست زیر این لایه، شیلد یا پوشش فلزی قرار دارد که با ایجاد یک محافظ مغناطیسی، از ورود نویزهای الکترومغناطیسی جلوگیری می‌کند. مغزی کابل، که در مرکز قرار دارد، وظیفه اصلی انتقال سیگنال تصویر را بر عهده دارد. میان مغزی و شیلد نیز یک لایه عایق قرار گرفته که مانع تماس مستقیم آن‌ها و در نتیجه جلوگیری از اختلال در سیگنال می‌شود. ترکیب این اجزا، عملکرد پایدار و بدون نویز کابل را تضمین می‌کند.
