در نصب و راهاندازی سیستمهای دوربین مداربسته، استفاده از کابلهای شبکه مناسب و اتصالات دقیق، بخش مهمی از فرآیند نصب دوربین مدار بسته است.در حوزهی زیر ساخت های پسیو شبکه، یکی از مراحل کلیدی برای برقراری ارتباط، اتصال کابل شبکه به کانکتورهای RJ-45 است؛ فرایندی که به آن “سوکت زنی کابل شبکه” گفته می شود. برای اینکه بتوانید یک شبکهی محلی را راهاندازی کنید، ضروری است که در دو انتهای کابل شبکه، این سوکتها بهدرستی نصب شده باشند. گرچه پچ کوردهای آمادهای در بازار موجود هستند که دارای متراژ مشخص و سوکت های از پیشنصبشدهاند، اما این نوع کابلها معمولاً هزینهی بالاتری دارند و از لحاظ طول، انعطافپذیر نیستند. به همین دلیل، بسیاری از کاربران ترجیح میدهند خودشان با تهیهی کابل خام و سوکت، طول مورد نیاز را آماده کرده و شخصاً عملیات سوکتزنی را انجام دهند. در این فرآیند، رعایت ترتیب صحیح رنگبندی رشته سیمها اهمیت زیادی دارد؛ چراکه در غیر این صورت، ممکن است شبکه بهدرستی عمل نکند. اگر شما هم قصد دارید کابل شبکه خود را طبق نیازتان آمادهسازی کنید، در ادامه این مقاله از شرکت نظارت گستر ایمن با آموزش گامبهگام و تصویری نحوهی سوکت زدن کابل شبکه همراه ما باشید تا این مهارت کاربردی را بهسادگی یاد بگیرید.
بیشتر بخوانید: دوربین HDCVI چیست و چه کاربردی دارد؟
سوکت چیست و چه نقشی در ارتباطات شبکه ای دارد؟
در زمینهی پشتیبانی شبکههای کامپیوتری، مفهومی به نام “سوکت” یکی از ارکان اصلی برقراری ارتباط بین برنامههای مختلف در بستر شبکه است. هر سرور که بر روی یک دستگاه خاص اجرا میشود، بهطور دائم به یک سوکت مشخص متصل است؛ این سوکت معمولاً شامل یک شماره پورت خاص میباشد که سرور روی آن در حالت شنود (listening) قرار دارد. زمانی که یک کلاینت (مشتری) قصد برقراری ارتباط با سرور را دارد، باید بداند که سرور روی کدام آدرس IP و پورت فعالیت میکند. پس کلاینت در ابتدا تلاشی برای اتصال به همان آدرس و پورت انجام میدهد. در این مرحله، سیستم عامل معمولاً به کلاینت یک پورت محلی اختصاص میدهد تا از طریق آن، کلاینت بتواند خودش را به سرور معرفی کند. در صورتی که همه چیز بهدرستی انجام شود، سرور درخواست ارتباط را میپذیرد و برای مدیریت این اتصال خاص، یک سوکت جدید بهصورت جداگانه در اختیار میگیرد.
بیشتر بخوانید: دستگاه dvr یا ضبط تصاویر دیجیتال چیست و چه کاربردی دارد؟
از دیدگاه فنی، سوکت در واقع نقطهی پایانی یک کانال ارتباطی بین دو اپلیکیشن فعال در شبکه محسوب میشود. این نقطه اتصال، ترکیبی از یک آدرس IP و شماره پورت است. در پروتکل TCP، این ترکیب به سیستم کمک میکند تا دقیقا تشخیص دهد دادهها باید به کدام برنامه در دستگاه مقصد منتقل شوند. این ساختار باعث میشود بتوان چندین ارتباط همزمان بین یک کلاینت و سرور برقرار کرد؛ چراکه هر اتصال، با دو نقطه انتهایی منحصربهفرد شناسایی میشود. در زبان برنامهنویسی جاوا، کتابخانهی java.net کلاسهایی مانند Socket را ارائه میدهد تا ایجاد و مدیریت ارتباطات شبکهای سادهتر شود. این کلاس، پیچیدگیهای مربوط به جزئیات سیستمعامل را پنهان کرده و به برنامهنویس امکان میدهد که بهراحتی ارتباطی پایدار با سایر نرمافزارها در بستر شبکه برقرار کند. لازم به ذکر است که واژهی «سوکت» در حوزهی فیزیکی شبکه نیز کاربرد دارد؛ بهویژه هنگام اتصال کابلهای شبکه به کانکتورهای RJ-45 که بهاصطلاح “سوکتزدن” نام دارد. اما در اینجا، تمرکز ما بر روی جنبهی نرمافزاری و مفهومی سوکت در ارتباطات شبکهای است.
تجهیزات مورد نیاز برای نصب کابل شبکه
برای نصب کابل شبکه، به تجهیزات زیر نیاز خواهید داشت:
- کابل شبکه CAT5 یا CAT6
- دستگاه پرس شبکه
- سیم لختکن یا کاتر
- سوکت RJ-45 (CAT5 یا CAT6)
در انتخاب نوع کابل شبکه، توجه به شرایط محیط نصب و نوع کاربرد کابل اهمیت زیادی دارد. سوکت شبکه نیز باید مطابق با نوع کابل انتخاب شود.
بیشتر بخوانید: دوربین آنالوگ چیست؟ (مزایا + معایب + کاربرد)
آموزش مرحلهبهمرحله سوکت زنی کابل شبکه
- جدا کردن روکش بیرونی کابل شبکه: در مرحلهی اول باید پوشش خارجی کابل را جدا کنید. برای این کار ابزار مخصوصی به نام استریپر (Stripper) وجود دارد که به شما اجازه میدهد بدون آسیب رساندن به سیمهای داخلی، بهراحتی روکش را ببُرید. کافیست کابل را بین لبههای استریپر قرار دهید و آن را چند دور بچرخانید تا روکش جدا شود.
- مشاهده و جداسازی زوج سیمها: پس از جدا شدن روکش، با چهار زوج سیم بههم تابیدهشده مواجه خواهید شد. این تابیدگیها برای کاهش نویز و اختلالات الکترومغناطیسی طراحی شدهاند. حالا لازم است سیمها را از حالت تابیده خارج کرده، هر زوج را از هم جدا کنید.
- حذف فویل یا پوشش میانی کابل (در صورت وجود): در برخی انواع کابلها، یک پوشش اضافی در مرکز کابل دیده میشود. در این صورت، آن را نیز بهآرامی جدا کرده تا مسیر برای مرتبسازی سیمها باز شود.

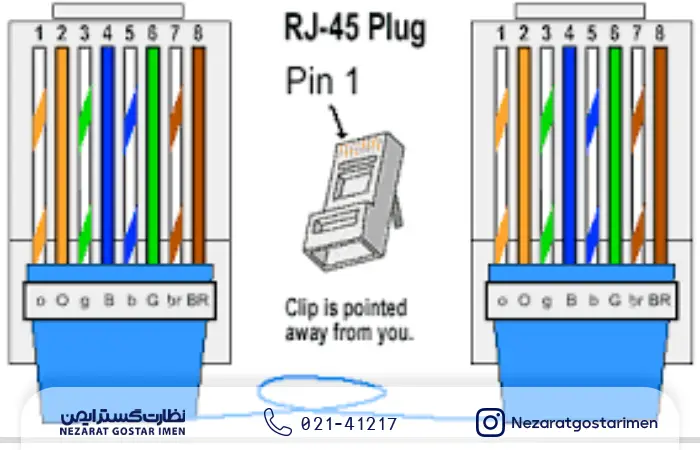

- صاف کردن و مرتبسازی سیمها: اکنون باید سیمها را کاملاً صاف کرده و طبق استاندارد رنگبندی کابل شبکه زوج سیم ها را در کنار یکدیگر به ترتیب قرار دهید. سپس انتهای سیمها را با استفاده از سیمچین طوری بچینید که طول همهی آنها یکسان و مرتب باشد.
- وارد کردن سیمها به داخل سوکت RJ-45: پس از مرتبسازی، رشته سیمها را بدون تغییر در ترتیب به داخل سوکت هدایت کنید. دقت کنید که هر رشته باید کاملاً داخل پین مربوط به خودش قرار گیرد. این مرحله نیازمند دقت بالاست تا از بروز خطا در انتقال داده جلوگیری شود.
- پانچ کردن سوکت به وسیلهی آچار مخصوص: پس از اینکه از جایگیری صحیح سیمها در سوکت مطمئن شدید، نوبت به استفاده از آچار پانچ میرسد. آچار را روی سوکت قرار داده و آن را فشار دهید تا تیغههای داخل سوکت، روکش سیمها را سوراخ کرده و اتصال کامل برقرار شود.
بیشتر بخوانید: معرفی دوربین مدار بسته AHD
بررسی سلامت کابل شبکه با تستر
پس از اتمام عملیات سوکتزنی و اطمینان از رعایت ترتیب رنگها و پانچ صحیح سیمها، نوبت به آزمودن عملکرد کابل شبکه میرسد. این مرحله برای اطمینان از صحت انتقال داده ضروری است و با استفاده از دستگاهی به نام تستر شبکه انجام میشود. انواع مختلفی از تستر در بازار وجود دارند که هرکدام قابلیتهای متفاوتی ارائه میدهند. ابزاری که در این آموزش از آن استفاده میکنیم، یک تستر ساده است که وظیفهاش بررسی اتصال کامل بین دو سر کابل و تشخیص درست یا نادرست بودن ترتیب سیمها است. تسترهای رایج معمولاً از دو بخش تشکیل شدهاند. قسمت اصلی یا فرستنده، که معمولاً اندازه بزرگتری دارد، دارای دو ورودی RJ-45 و RJ-11 است. در این آموزش ما تنها به درگاه RJ-45 نیاز داریم، چون مربوط به کابلهای شبکه (LAN) است.
برای شروع تست، کافیست دو سر کابل سوکتزدهشده را به ورودیهای تستر وصل کرده و دستگاه را روشن کنید. با روشن شدن تستر، مشاهده میکنید که در هر بخش آن ۹ چراغ کوچک با شمارههای 1 تا 8 و یک چراغ با حرف G وجود دارد. این چراغها نماینده سیمهای داخل کابل هستند. عددهای 1 تا 8 بیانگر هشت رشته سیم اصلی و چراغ G نشاندهنده اتصال شیلد یا زمین (Ground) در کابلهای شیلددار است. اگر کابل بهدرستی پانچ شده باشد و هیچگونه قطعی یا جابجایی در ترتیب سیمها وجود نداشته باشد، چراغهای شمارهدار هر دو قسمت تستر باید یکییکی و به همان ترتیب روشن شوند؛ یعنی چراغ شماره 1 در یک طرف با چراغ شماره 1 در طرف دیگر، چراغ 2 با چراغ 2 و همینطور تا چراغ 8. در صورتی که این ترتیب بهدرستی طی نشود یا چراغی روشن نشود، احتمال وجود قطعی یا اتصال اشتباه وجود دارد و باید مجدداً مراحل سوکتزنی بررسی شود.
بیشتر بخوانید: خرید دوربین اسپید (Speed Dome) با زوم بالا * جدیدترین مدل های 1404
جمع بندی
نصب صحیح کابل شبکه، یکی از مراحل کلیدی در راهاندازی سیستمهای دوربین مداربسته بهویژه برای برندهایی مانند داهوا است که روی کیفیت و پایداری ارتباط تاکید دارند. استفاده از کابل مناسب (CAT5 یا CAT6)، سوکت RJ-45 استاندارد، ابزارهای دقیق مانند پرس شبکه و رعایت ترتیب رنگ سیمها در اتصالهای استریت یا کراس، همگی به برقراری ارتباطی پایدار، بدون اختلال و با کیفیت بالا کمک میکنند. اجرای مرحلهبهمرحله و دقیق این فرآیند، تضمین میکند که تصاویر دوربینها بهدرستی و بدون نویز به دستگاههای ضبط منتقل شوند و سیستم نظارتی با بالاترین عملکرد و اطمینان عمل کند.
