لوازم جانبی دوربین مداربسته * برای راه اندازی دوربین چه لوازم تجهزاتی نیاز داریم؟

معمولا یکی از سوالات پرتکراری که برای خریداران دوربین مدار بسته پیش می آید این است که به جز یک دوربین چه لوازم دیگری باید تهیه کنیم و در واقع لوازم جانبی دوربین مداربسته؟ پاسخ این سوال تا حد زیادی به دوربینی که تهیه می کنید و نیاز هایی که پروژه شما دارد، وابسته است. برای مثال اگر از دوربین بیسیم استفاده کنید نیاز به آنتن‌های بی‌سیم دارید این در حالی است که اگر دوربینتان وایرلس نباشد دیگر نیازی به تهیه این مورد ندارید. یا تنها در شرایطی که ضبط صدا برایتان حائز اهمیت است، میکروفون نیاز است. با این وجود در ادامه این مقاله از شرکت نظارت گستر ایمن لیستی از تجهیزات و لوازم جانبی مورد نیاز برای راه‌اندازی یک سیستم دوربین مداربسته (صرف نظر از اینکه دوربین ip باشد یا دوربین آنالوگ) را آورده‌ام، اما توصیه می کنیم که شما بسته به نیاز و امکانات پروژه خود تنها مواردی را که مورد نیاز است تهیه کنید.

  ـــــــ لوازم جانبی دوربین مداربسته ـــــــ

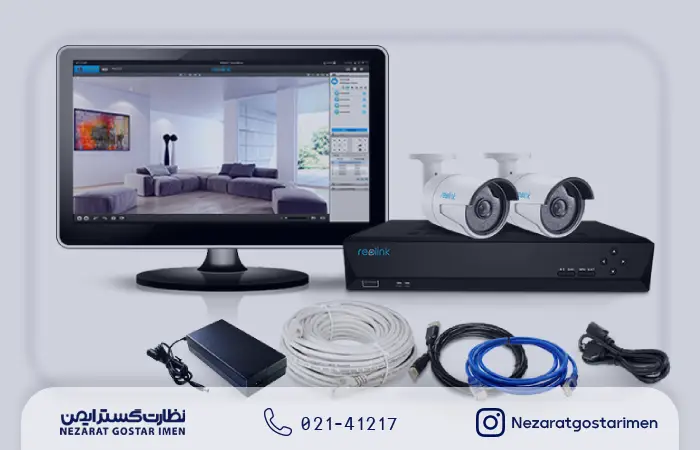

هنگامی که تصمیم به راه‌اندازی یک سیستم نظارت تصویری در یک موقعیت مکانی خاص گرفته می‌شود، تهیه دوربین تنها بخش کوچکی از فرآیند نصب دوربین مداربسته به حساب می‌آید. در کنار خود دوربین، مجموعه‌ای از تجهیزات تکمیلی وجود دارد که تحت عنوان «لوازم جانبی دوربین مداربسته» شناخته می‌شوند. نوع این تجهیزات به مدل و فناوری دوربین بستگی دارد و ممکن است در هر پروژه متفاوت باشد. به عنوان مثال، تجهیزاتی مانند هارد برای ذخیره‌سازی داده‌ها، منبع تغذیه یا آداپتور جهت تأمین برق، کابل‌های ارتباطی از جمله کابل کواکسیال یا کابل شبکه، انواع سوکت‌ها و کانکتورها و همچنین دستگاه‌های ضبط تصاویر مانند دستگاه DVR یا دستگاه NVR، همگی از اجزای کلیدی در تکمیل یک سیستم نظارتی هستند. اما آنچه در این میان اهمیت دارد، این است که کدام‌یک از این اجزا واقعاً برای پروژه ما ضروری‌اند و چگونه باید انتخاب شوند؟

 ـــــــ 1- لوازم جانبی دوربین‌های آنالوگ ـــــــ

دوربین‌های آنالوگ و دوربین‌ IP هر دو برای نصب و راه‌اندازی به لوازم جانبی مختلفی نیاز دارند، اما برخی از این لوازم خاص دوربین‌ آنالوگ هستند و دوربین‌های IP به آن‌ها نیاز ندارند. در ادامه، لوازم جانبی که مختص دوربین‌های آنالوگ هستند و دوربین‌ مداربسته تحت شبکه به آن‌ها نیازی ندارند را معرفی می‌کنم:

1. کابل کواکسیال (Coaxial Cable): دوربین‌های آنالوگ از کابل‌های کواکسیال (مانند RG59 یا RG6) برای انتقال سیگنال‌های ویدئویی به دستگاه ضبط (DVR) استفاده می‌کنند، در حالی که دوربین‌های IP از کابل‌های شبکه (Ethernet) استفاده می‌کنند.
2. اتصالات BNC (BNC Connectors): برای اتصال کابل‌های کواکسیال به دوربین‌های آنالوگ و DVR‌ها، از اتصالات BNC استفاده می‌شود. دوربین‌های IP به این اتصالات نیازی ندارند و از اتصالات RJ45 برای کابل‌های شبکه استفاده می‌کنند.
3. DVR (Digital Video Recorder): دوربین‌های آنالوگ نیاز به DVR برای ضبط و مدیریت ویدئوها دارند. دوربین‌های IP از NVR (Network Video Recorder) استفاده می‌کنند که به صورت مستقیم با شبکه کار می‌کند.
4. منبع تغذیه متمرکز (Centralized Power Supply): دوربین‌های آنالوگ معمولاً از یک منبع تغذیه متمرکز برای تامین برق چندین دوربین استفاده می‌کنند. دوربین‌های IP می‌توانند از PoE (Power over Ethernet) استفاده کنند که برق و دیتا را از طریق یک کابل شبکه انتقال می‌دهد.
5. ترانس‌های ویدئویی (Video Baluns): برای انتقال سیگنال ویدئویی آنالوگ از طریق کابل‌های UTP (مانند Cat5 یا Cat6)، از ترانس‌های ویدئویی یا بالون‌ها استفاده می‌شود. این ترانس‌ها به دوربین‌های IP نیازی ندارند.
6. مدولاتور RF (RF Modulators): در برخی موارد، سیگنال ویدئویی آنالوگ ممکن است از طریق مدولاتورهای RF برای انتقال بر روی خطوط تلویزیونی استفاده شود. دوربین‌های IP به این تجهیزات نیازی ندارند.
7. کابل‌های برق جداگانه: در صورتی که دوربین‌های آنالوگ از منبع تغذیه متمرکز استفاده نکنند، هر دوربین نیاز به کابل برق جداگانه دارد. دوربین‌های IP معمولاً از PoE استفاده می‌کنند که نیاز به کابل برق جداگانه را از بین می‌برد.
8. تجهیزات پردازش ویدیویی آنالوگ: مانند کوادها (Quads)، سوییچ‌ها و مالتی‌پلکسرها (Multiplexers) که برای ترکیب و مدیریت چندین ورودی ویدیویی آنالوگ استفاده می‌شوند. دوربین‌های IP این کار را از طریق نرم‌افزارها و سیستم‌های دیجیتال انجام می‌دهند.
9. کارت‌های کپچر (Capture Cards): برای انتقال سیگنال‌های ویدئویی آنالوگ به رایانه‌ها برای مشاهده و ضبط، از کارت‌های کپچر استفاده می‌شود. دوربین‌های IP به این تجهیزات نیازی ندارند و به صورت مستقیم به شبکه متصل می‌شوند.

ـــــــ 2. لوازم جانبی دوربین های تحت شبکه ـــــــ

ـــــــ 3.لوازم جانبی مشترک بین تمام مدل های دوربین مدار بسته ـــــــ

لوازم جانبی دوربین مداربسته مشترک بین دوربین‌های تحت شبکه (IP) و دوربین‌های آنالوگ شامل تجهیزاتی است که برای نصب، راه‌اندازی، و استفاده از سیستم‌های دوربین مداربسته به کار می‌روند. این لوازم جانبی معمولاً برای تامین برق، مشاهده ویدئوها، نصب فیزیکی دوربین‌ها و مدیریت کابل‌ها استفاده می‌شوند. در ادامه لیستی از این لوازم جانبی مشترک را آورده‌ام:

1. منبع تغذیه (Power Supply): آداپتور برق یا منبع تغذیه مرکزی برای تامین برق دوربین‌ها
2. کابل‌های برق (Power Cables): کابل‌های مورد نیاز برای تامین برق دوربین‌ها
3. مانیتور (Monitor): برای مشاهده تصاویر زنده و ضبط شده از دوربین‌ها
4. کابل‌کشی و لوله‌گذاری (Cable Management): لوله‌های فلکسیبل (Flexible Conduits)، محفظه‌های کابل (Cable Trays) و بست‌های کابل (Cable Ties) برای مرتب‌سازی و محافظت از کابل‌ها
5. UPS (Uninterruptible Power Supply): برای حفظ عملکرد سیستم در مواقع قطع برق
6. نرم‌افزار مدیریت ویدئو (VMS – Video Management Software): نرم‌افزارهایی برای مدیریت و مشاهده تصاویر ضبط شده از طریق رایانه یا دستگاه‌های هوشمند
7. کابل‌های انتقال تصویر: کابل‌های VGA/HDMI برای اتصال DVR یا NVR به مانیتور
8. سیستم‌های ذخیره‌سازی (Storage Systems): هارد دیسک‌ها (Hard Disks) برای ذخیره‌سازی ویدئوهای ضبط شده در DVR یا NVR
9. روترها و سوئیچ‌ها: در صورتی که سیستم ترکیبی از دوربین‌های آنالوگ و IP باشد، ممکن است روترها و سوئیچ‌ها نیز به کار آیند.
10. UPS (Uninterruptible Power Supply): برای حفظ عملکرد سیستم در مواقع قطع برق
11. • پایه‌های سقفی (Ceiling Mounts): برای نصب دوربین‌ دام به سقف.
    • پایه‌های دیواری (Wall Mounts): برای نصب دوربین‌های دام به دیوار.
    • پایه‌های گوشه‌ای (Corner Mounts): برای نصب دوربین‌های دام در گوشه‌های اتاق یا ساختمان.
    • پایه‌های قطبی (Pole Mounts): برای نصب دوربین‌های دام به ستون‌ها یا قطب‌ها.قاب و پایه‌های نصب خاص دوربین دام (Dome Camera Mounts and Brackets)
12. قاب‌های محافظ ضد وندال (Vandal-Resistant Housings)
    • قاب‌های مقاوم در برابر خرابکاری: برای حفاظت از دوربین‌های دام در برابر تخریب عمدی.
    • قاب‌های مقاوم در برابر آب و هوا: برای محافظت از دوربین‌های دام در محیط‌های خارجی و در برابر شرایط آب و هوایی سخت.
13. تجهیزات نظافت و نگهداری (Cleaning and Maintenance Kits): برای تمیز کردن و حفظ وضوح دید دوربین‌های دام، شامل پارچه‌های میکروفیبر و محلول‌های پاک‌کننده.

البته در نظر داشته باشید که یک سری از تجهیزات هم با اینکه بین تمام دوربین ها یکسان هستند اما ممکن است مدل و نوع آنها بسته به شکل ظاهری دوربین باهم تفاوت هایی داشته باشد که در ادامه به بررسی آنها نیز خواهیم پرداخت.

لوازم جانبی مورد نیاز برای دوربین های دام

دوربین‌های دام (Dome Cameras) به دلیل طراحی گنبدی‌شان، گاهی به لوازم جانبی دوربین مداربسته خاصی نیاز دارند که در سایر مدل‌ها مانند دوربین بولت یا دوربین PTZ رایج نیست. از جمله این تجهیزات می‌توان به کیت‌های نصب توکار اشاره کرد که امکان جای‌گیری یکپارچه دوربین در سقف‌های کاذب یا ساختارهای توکار را فراهم می‌کنند. همچنین پایه‌های آویز برای نصب دوربین در فضاهایی با سقف بلند یا باز کاربرد دارند و نصب را آسان‌تر می‌سازند. علاوه بر این، گنبدهای تیره یا دودی نیز به‌عنوان یک پوشش محافظ به کار می‌روند تا زاویه دید دوربین را برای افراد ناشناس مخفی نگه دارند و سطح امنیت را افزایش دهند.

لوازم جانبی دوربین مداربسته بولت

دوربین‌های بولت (Bullet Cameras) نیز با توجه به طراحی کشیده و بدنه خاص خود، به مجموعه‌ای از لوازم جانبی اختصاصی نیاز دارند که ممکن است در سایر مدل‌ها کاربرد نداشته باشد. از جمله این تجهیزات می‌توان به کیت‌های نصب ویژه مانند پایه‌های مخصوص سقف یا نرده اشاره کرد که امکان نصب دوربین در موقعیت‌های خاص را فراهم می‌سازند. همچنین، در محیط‌هایی با شرایط آب‌و‌هوایی سخت، استفاده از محفظه‌های مخصوص از اهمیت بالایی برخوردار است؛ محفظه‌های گرمایی برای جلوگیری از یخ‌زدگی در مناطق سردسیر و محفظه‌های خنک‌کننده برای جلوگیری از داغ شدن دوربین در اقلیم‌های گرمسیری. علاوه بر این، در شرایطی که نور کافی در شب وجود ندارد، نورافکن‌های مادون قرمز (IR Illuminators) به عنوان تجهیزات مکمل برای بهبود دوربین مداربسته دید در شب مورد استفاده قرار می‌گیرند. در مناطقی که دسترسی به برق شهری وجود ندارد نیز محفظه‌های خورشیدی (دوربین خورشیدی) می‌توانند انرژی مورد نیاز دوربین را از طریق پنل‌های خورشیدی تأمین کنند و امکان نظارت بی‌وقفه را فراهم آورند.

_______ 4. لوازم جانبی بسته به نیازها و شرایط پروژه شما ـــــــ

برای یک پروژه دوربین مداربسته، نیازهای خاص پروژه تعیین می‌کنند که چه لوازم جانبی باید تهیه شوند. در ادامه، بسته به نیازهای مختلف پروژه، لوازم جانبی مربوطه را توضیح می‌دهم:

1. نیاز به ضبط صدا

• میکروفون (Microphone): برای ضبط صدا در کنار ویدئو.
• اسپیکر (Speaker): برای پخش صدا (در صورت نیاز به ارتباط دوطرفه یا پیام‌های صوتی).

2. نیاز به نمایش زنده و ضبط تصاویر

• مانیتور (Monitor): برای مشاهده تصاویر زنده و ضبط شده.
• کابل‌های VGA/HDMI: برای اتصال DVR یا NVR به مانیتور.

3. نیاز به نصب دوربین‌ها در مکان‌های مختلف

• نگهدارنده‌ها و پایه‌ها (Mounts and Brackets): برای نصب دوربین‌ها روی دیوار، سقف و سایر مکان‌ها.
• محفظه‌های محافظ (Enclosures): برای محافظت از دوربین‌ها در برابر شرایط محیطی.

4. نیاز به اتصال دوربین‌های بی‌سیم

• اکسس پوینت (Access Point): برای اتصال دوربین‌های بی‌سیم به شبکه.
• آنتن‌های بی‌سیم (Wireless Antennas): برای افزایش برد و کیفیت سیگنال مخصوص دوربین های بیسیم.

5. نیاز به دوربین‌های PTZ (Pan-Tilt-Zoom)

• کنترل‌کننده‌های PTZ (PTZ Controllers): برای کنترل حرکت، چرخش و زوم دوربین‌های PTZ.

6. نیاز به روشنایی اضافی

• نورپردازی IR (IR Illuminators): برای بهبود دید در شب و شرایط نوری کم.

7. نیاز به اتصال دوربین‌ها در فواصل دور

• کابل‌های فیبر نوری (Fiber Optic Cables): برای انتقال داده‌ها در فواصل طولانی.
• ترانس‌های ویدئویی (Video Baluns): برای انتقال سیگنال ویدئویی آنالوگ از طریق کابل‌های UTP.

با توجه به این نیازها، می‌توانید لوازم جانبی مناسب برای پروژه دوربین مداربسته خود را انتخاب کنید. مطمئن شوید که نیازهای دقیق پروژه را بررسی کرده و تجهیزات مناسب را بر اساس آن تهیه کنید.

_______ جمعبندی _______

با تهیه و نصب این لوازم جانبی می‌توانید یک سیستم دوربین مداربسته کامل و کارآمد راه‌اندازی کنید. مهم است که قبل از خرید، نیازها و شرایط خاص محیطی که دوربین‌ها در آن نصب می‌شوند را به دقت بررسی کنید تا تجهیزات مناسب را انتخاب کنید.

منبع:

• https://getsafeandsound.com/blog/cctv-camera-installation-materials-list/
