دوربین مداربسته poe - همه چیز در مورد تکنولوژی POE در سیستم های نظارتی

دوربین مداربسته POE یکی از پیشرفته‌ترین و کارآمدترین انواع دوربین مداربسته در دنیای امروز است که با بهره‌گیری از فناوری Power over Ethernet، توانسته فرآیند نصب و راه‌اندازی سیستم‌های امنیتی را به‌شدت ساده‌تر، سریع‌تر و مقرون‌ به‌ صرفه‌ تر کند. این نوع دوربین‌ها با استفاده از تنها یک کابل شبکه، هم برق مورد نیاز خود را تأمین می‌کنند و هم داده‌های تصویری را منتقل می‌نمایند، که همین ویژگی موجب حذف کابل‌ کشی‌ های اضافی و افزایش انعطاف‌پذیری در طراحی پروژه‌های نظارتی می‌شود. در این مقاله از شرکت نظارت گستر ایمن با مفهوم، تجهیزات دوربین مداربسته مورد نیاز، مزایا، محدودیت‌ها و کاربردهای متنوع دوربین POE آشنا خواهید شد.

دوربین مداربسته POE چیست؟

فناوری POE یا Power over Ethernet یک فناوری جدید در دوربین های مدار بسته داهوا است که انتقال هم‌ زمان برق و داده از طریق یک کابل شبکه را عهده دار است. دوربین مداربسته POE به‌ گونه‌ای طراحی شده که تجهیزات شبکه‌ای مانند دوربین‌ IP، تلفن‌های تحت شبکه و اکسس‌ پوینت‌ها بتوانند بدون نیاز به منبع تغذیه جداگانه، تنها از طریق کابل اترنت هم انرژی برق مورد نیاز خود را تأمین کنند و هم اطلاعات را منتقل نمایند. این قابلیت، موجب کاهش کابل‌ کشی‌های اضافی، ساده‌سازی نصب دوربین مداربسته و افزایش انعطاف‌ پذیری در طراحی سیستم‌های نظارتی و شبکه‌ای شده است. استاندارد اصلی مورد استفاده در فناوری POE بر پایه استاندارد IEEE 802.3at است که به دستگاه‌ها اجازه می‌دهد از طریق هر پورت، توان الکتریکی حدود ۱۵.۴ وات دریافت کنند. البته این مقدار به‌صورت تئوری مطرح شده و در عمل، به دلیل وجود مقاومت کابل و تلفات انرژی در مسیر انتقال، حدود ۱۲.۹۵ وات به دستگاه نهایی می‌رسد. این میزان توان برای بسیاری از تجهیزات کم‌ مصرف کافی است و با توسعه استانداردهای پیشرفته‌تر مانند POE+ و POE++، امکان تغذیه دستگاه‌هایی با توان مصرفی بالاتر نیز فراهم شده است.

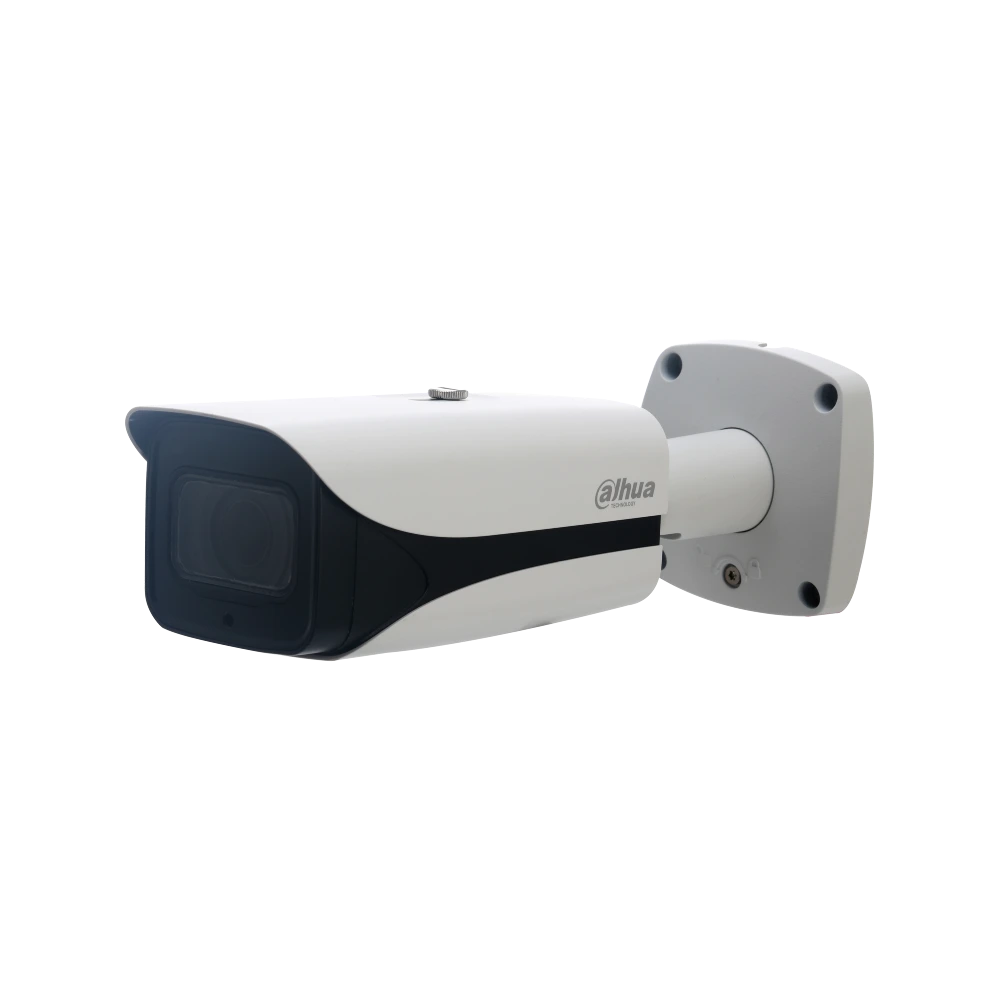

انواع دوربین POE

Add to compare
مشاهده سریع

افزودن به علاقه مندی

تجهیزات دوربین مداربسته POE

برای بهره‌گیری از قابلیت POE در سیستم‌های دوربین مداربسته، استفاده از تجهیزات خاصی ضروری است که فرآیند نصب دوربین مداربسته را ساده‌تر و منسجم‌تر می‌کنند. یکی از رایج‌ترین گزینه‌ها، استفاده از دستگاه NVR دارای پورت‌های POE داخلی است. در این حالت، کافی‌ست دوربین مدار بسته تحت شبکه از طریق کابل شبکه به پورت‌های POE روی NVR متصل شوند. این کابل به‌طور همزمان برق مورد نیاز دوربین و داده‌های تصویری را منتقل می‌کند، بنابراین دیگر نیازی به منبع تغذیه جداگانه برای هر دوربین وجود ندارد و نصب به‌مراتب سریع‌تر و تمیزتر انجام می‌شود.

راه‌کار دوم، بهره‌گیری از سوئیچ POE است. در این سناریو، دوربین‌ ها به سوئیچ متصل شده و سپس سوئیچ از طریق کابل شبکه به دستگاه NVR وصل می‌گردد. در این روش نیز همان کابل شبکه وظیفه تغذیه دوربین‌ها و انتقال داده‌ها را به‌صورت هم‌زمان بر عهده دارد. این روش زمانی کاربردی‌تر است که NVR فاقد پورت‌های POE باشد یا زمانی‌که تعداد دوربین‌ها بیشتر از ظرفیت POE دستگاه ضبط است. در هر دو روش، استفاده از تکنولوژی POE موجب کاهش پیچیدگی سیم‌کشی، صرفه‌جویی در هزینه‌ها و افزایش سرعت راه‌اندازی سیستم نظارت تصویری می‌شود.

بیشتر بخوانید: دوربین HDCVI چیست و چه کاربردی دارد؟

مزایای دوربین‌های مداربسته PoE

دوربین مداربسته PoE (تغذیه از طریق شبکه) با بهره‌گیری از فناوری پیشرفته، مجموعه‌ای از مزایای کاربردی و اقتصادی را برای کاربران به همراه دارند که باعث برتری آنها نسبت به سیستم‌ های سنتی شده است. یکی از مهم‌ترین ویژگی‌ های این نوع دوربین‌ ها، انعطاف‌ پذیری بالا در نصب است. چون این دوربین‌ ها تنها با یک کابل اترنت تغذیه و داده را منتقل می‌کنند، دیگر نیازی نیست آنها را در نزدیکی پریز برق قرار دهید. همین موضوع، دست شما را برای انتخاب محل نصب بازتر کرده و جابه‌جایی آنها در آینده را نیز ساده‌ تر می‌سازد.

از دیگر مزایای چشمگیر این سیستم می‌توان به کاهش قابل توجه نیاز به کابل‌کشی و تجهیزات اضافی اشاره کرد که منجر به هزینه نصب پایین‌تر و نگهداری آسان‌تر می‌شود. مقیاس‌ پذیری بالا نیز یکی از نقاط قوت این دوربین‌ هاست؛ چرا که در صورت نیاز به افزودن دوربین‌ های جدید، تنها کافی‌ است به شبکه موجود، اتصال جدید اضافه شود. در زمینه پایداری نیز PoE عملکرد قابل اعتمادی دارد، چرا که برق مورد نیاز دوربین‌ ها از یک منبع مرکزی تأمین می‌شود و می‌توان با اتصال منبع تغذیه اضطراری (UPS) به سوئیچ، از عملکرد سیستم حتی در زمان قطع برق اطمینان حاصل کرد. ایمنی بالا در انتقال برق نیز از دیگر مزایای PoE است؛ این سیستم‌ ها با در نظر گرفتن مکانیزم‌ های حفاظتی داخلی، از ایجاد اتصال کوتاه یا آسیب به دستگاه‌ها جلوگیری می‌کنند و همین امر آن‌ها را به انتخابی مطمئن برای محیط‌های حرفه‌ای تبدیل کرده است.

بیشتر بخوانید: خرید دوربین اسپید دام (Speed Dome) با زوم بالا

منبع تغذیه POE چیست

منبع تغذیه PoE وسیله‌ای است که علاوه بر انتقال داده، امکان تأمین انرژی الکتریکی دستگاه‌ها را نیز از طریق کابل شبکه فراهم می‌کند. هر منبع PoE دارای یک توان خروجی مشخص است که باید متناسب با تعداد و نوع تجهیزات متصل انتخاب شود. به طور معمول توان استاندارد این منابع برای راه‌اندازی یک دوربین مداربسته معمولی کفایت می‌کند، اما در صورتی که دوربین یا تجهیز شما جزو مدل‌های پرمصرف باشد، استفاده از منبع تغذیه‌ای با ظرفیت بالاتر ضروری خواهد بود. در نتیجه هنگام خرید منبع PoE، توجه به میزان توان مورد نیاز دستگاه‌ها اهمیت زیادی دارد تا از بروز اختلال در عملکرد سیستم جلوگیری شود.

بیشتر بخوانید: دستگاه dvr یا ضبط تصاویر دیجیتال چیست و چه کاربردی دارد؟

آیا می شود میزان توان PoE (وات مصرفی) را با استفاده از یک midspn و سویچ دوبرابر کرد؟

خیر. زمانی که دستگاهی از PoE استفاده می کند، دستگاه با شناسایی منبع انرژی و بازشدن مسیر انتقال الکتریکی در پی درخواست از منبع PoE، سوئیچ یا midspan بطور مجزا امکان بهره گیری هم زمان را ندارند. زیرا سوئیچ و midspan هر دو از منبع انرژی یکسانی برق می گیرند و خودشان قابلیت تامین PoE مجزا ندارند. در این حالت تنها دستگاههای PoE می توانند از نزیکترین عامل منبع تغذیه PoE استفاده کنند.

بیشتر بخوانید: دوربین آنالوگ چیست؟ (مزایا + معایب + کاربرد)

+POE و تفاوت آن با POE

ویژگی‌ها	PoE (IEEE 802.3af)	+PoE یا PoE+ (IEEE 802.3at)
حداکثر توان خروجی روی هر پورت	تا 15.4 وات	تا 30 وات
توان واقعی قابل استفاده (به خاطر افت کابل)	حدود 12.95 وات	حدود 25.5 وات
ولتاژ کاری	44 تا 57 ولت DC	50 تا 57 ولت DC
نوع کابل شبکه پیشنهادی	Cat5 به بالا	Cat5e یا Cat6 برای کارایی بهتر
دستگاه‌های پشتیبانی‌شده	آی‌پی‌فون‌ها، دوربین‌های تحت شبکه ساده، اکسس‌پوینت‌های سبک	دوربین‌های تحت شبکه با قابلیت چرخش (PTZ)، اکسس‌پوینت‌های قدرتمند، مانیتورهای کوچک، تجهیزات با مصرف بالاتر
استاندارد IEEE	802.3af	802.3at
زمان معرفی	2003	2009

آیا هر پورت به تنهایی می تواند حداکثر وات PoE را داشته باشند؟

این موضوع همه جا صادق نیست و تضمینی برای آن وجود ندارد. زمانی که در مشخصات یک پورت حداکثر توان الکتریکی قابل تامین برای 802.3af برابر ۱۵.۴ یا 802.3at برابر ۶۰۰ وات در نظر گرفته شده است، امکان تولید این میزان خروجی بستگی به توان کلی PoE و تعداد دستگاههای موجود روی کل پورتها دارد. در این موارد بسته به میزان خروجی الکتریکی که دستگاهها می کشند، ممکن است با افت ولتاژ یا کاهش عملکرد دستگاهها روبرو شوید. تفاوت بین حداکثر انرژی الکتریکی قابل تامین یک پورت در مشخصات و آنچه عنوان کردیم در کل برابر ۸.۶ وات خواهد بود. این یعنی اگر ۴ دوربین مداربسته هر کدام به ۱۵ وات انرژی نیاز داشته باشند با اتصال به سوئیچی که گفتیم با مشکل تامین انرژی روبرو می شوند. در این حالت هر چند لحظه یکبار تصویر دوربین مداربسته بصورت رندوم قطع می شوند یا دوربین مدام راه اندازی می شود و نتیجه مناسب نخواهد بود.

بیشتر بخوانید: معرفی دوربین مدار بسته AHD

آیا امکان دارد کابلی به پورتی متصل باشد و در انتهای دیگر به دوربین مدار بسته متصل نباشد و باعث برق گرفتگی شود و خطری ایجاد نماید؟

خیر. بدلیل پروسه تامین انرژی بر اساس درخواست دستگاه اتصال شونده، تامین کننده PoE بدون اینکه به دستگاهی متصل شود انرژی الکتریکی را در انتهای کابل القاء نمی کند. یعنی کابلی که به سوئیچ PoE متصل است بدون وصل به دستگاههای دیگر برقی ندارد و امکان برق گرفتگی یا خطراتی از این دست را در اتصال به بدن یا سیمهای دیگر نخواهد داشت.

حداکثر در طول کابل تا چه مسافتی امکان انتقال انرژی از طریق قابلیت PoE وجود دارد؟

بر اساس استاندارد IEE802.3 شبکه، حداکثر برد PoE تا ۱۰۰ متر خواهد بود. بر اساس طراحی شبکه توان الکتریکی می تواند در مسافتهای بیشتری هم در طول شبکه انتقال یابد و تقویت شود. در عمل این مسافت خیلی بیشتر است ، PoE تا ۳۰۰ متر هم با حداکثر توان قابل استفاده است ولی انتقال داده ها در این مسافت ممکن نخواهد بود. البته شرکتهایی هم مثل یونی ویو این امکان را میسر کرده اند. وقتی برای استاندارد PoE حداکثر مسافت را 100 متر عنوان کرده است، یعنی مسافتهای بیشتر نمی تواند استاندارد شبکه های معمول را تامین نماید (با اینکه PoEE مشکلی ندارد) و ممکن است با مشکلات انتقال داده روبرو شوید.

آیا امکان دارد دوربین مداربسته ای که به آداپتور وصل است با وصل همزمان کابل شبکه با قابلیت PoE آسیب ببیند؟”

همیشه نه اما باید مراقب باشید. در بسیاری از موارد دوربینهای مداربسته و یا دستگاههای PoE دیگر حتی در صورت اتصال به دستگاه تامین کننده انرژی PoE بازهم از آداپتور انرژی دریافت می کنند و از دستگاه PoE انرژی درخواست نمی کنند. اما در دستگاههای PoE قدیمیتر در مورد اتصال همزمان PoE و آداپتور دوربین مداربسته بطور همزمان هشدار داده می شد. در حالت کلی در دوربینهای مدار بسته PoE جدید این مشکل وجود ندارد ولی باید حتما توجه داشته باشید که در دستورالعمل یا دفترچه راهنمای دستگاه هشداری در این باره نداده باشد. بنابراین احتیاط را رعایت کنید.

چرا باید از تکنولوژی PoE استفاده کنیم؟

استفاده از قابلیت PoE چند مزیت بسیار مهم را به همراه دارد که در ادامه به بررسی آنها خواهیم پرداخت:

صرفه جویی: با بکارگیری از فناوری PoE از آنجایی که دیگر نیازی به کابل های برق و همچنین نیروی تکنسین برای نصب این کابل ها نخواهیم داشت. میزان قابل توجهی صرفه جویی در زمان و هزینه شما رخ می دهد.
انعطاف پذیری: از آنجایی که دیگر نیازی به نصب پریز برق و مسیرهای عبور کابل برق نیست، دستگاه هایی مانند دوربین تحت شبکه، اکسس پوینت و … را می توانید در هر جایی نصب کرد و یا به راحتی جابجا کنید که این امکان انعطاف پذیری بالایی به پروژه شما می دهد.
ایمنی: لازم به ذکر است که تکنولوژی PoE هوشمند است و به گونه ای طراحی شده است که از تجهیزات شبکه در مقابل نوسانات برق، افت ولتاژ و نصب نادرست جلوگیری می کند. در نتیجه ایمنی بالا در پروژه شما را تضمین می کند.
قابلیت گسترش: از دیگر ویژگی های مثبت poe تأمین انرژی برق از طریق شبکه است و این به این معنی است که نصب تجهیزات و گسترش شبکه ساده و ارزان خواهد بود.

چه دستگاه هایی از قابلیت PoE استفاده می کنند؟

مهم ترین مواردی که قابلیت PoE در آن کاربرد داردند عبارتند از:

تلفن های VOIP: در واقع همین استفاده در تلفن های VOIP دلیل توسعه PoE شد. با استفاده از فناوری PoE تلفن ها تنها یک اتصال به پریزهای شبکه نیاز دارند تا به راحتی بتوانید آن ها را از راه دور خاموش/روشن کنید.
دربین های تحت شبکه: همانطور که قطعا می دانید از قابلیت PoE در دوربین های مدار بسته و امنیتی نیز استفاده گسترده ای می شود که موجبات نصب سریع و جابجایی آسان دوربین شما می شود.
تجهیزات وایرلس: از طرفی در تجهیزات مخابرات و شبکه وایرلس نیز نظیر، اکسس پوینت، رادیو وایرلس و RFID که با پریزها و خروچی های برق فاصله دارند به راحتی می توانند از PoE استفاده نمود.

جمعبندی

در انتها باید بدانیم که PoE می تواند با کاهش تعداد کابلها و تامین انرژی و مسیر داده ها در یک کابل همزمان کمک خوبی برای نصب دوربین مدار بسته به کاربر نماید. در دوربینهای مدار بسته قدیمی که PoE را نیز پشتیبانی نمی کنند، تجهیزاتی مثل کابل Midspan می تواند براحتی تبدیل انرژی را روی بستر PoE ممکن سازند و دوربین مدار بسته قدیمی هم قابل استفاده باشد.
