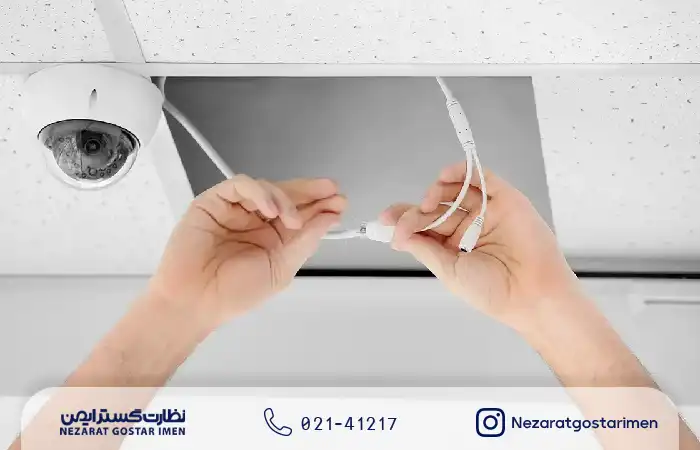

نحوه کابل کشی اصولی – استاندارد کابل کشی دوربین مداربسته

نحوه کابل کشی اصولی و در واقع رعایت نمودن استاندار کابل کشی دوربین مداربسته در هنگام نصب دوربین مداربسته  از بخش های بسیار مهم کار به حساب می آید که نباید از آن غافل شد. چراکه در صورت رعایت یک استاندارد مورد قبول برای کابل کشی کیفیت تصویر برداری دوربین بی شک بهبود خواهد یافت. این در حالی است که اگر از حداکثر طول کابل غافل شوید، سیستم با مشکلاتی نظیر قطع و وصلی تصاویر، افت کیفیت تصویر، پرش در تصویر و … مواجه می شود. اکنون که اهمیت رعایت استاندارد کابل کشی دوربین مداربسته برایتان آشکار شد در این مقاله از سری مقالات آموزشی شرکت نظارت گستر پارامتر های سیم کشی اصولی را باهم بررسی خواهیم کرد.

بیشتر بخوانید: نقشه سیم کشی سیستم های نظارتی و امنیتی

آشنایی با دوربین مداربسته به زبان ساده

دوربین مدار بسته را می‌توان به‌ عنوان چشمهای هوشیار و همیشه بیدار در نظر گرفت که به‌طور مداوم محیط اطراف را زیر نظر دارند و تصاویر ویدئویی زنده از فضاهای داخلی یا خارجی ثبت می‌کنند. این سیستم‌ها نقش مهمی در ایجاد امنیت و کنترل محیط‌هایی نظیر منازل، دفاتر کاری، فروشگاه‌ها و اماکن عمومی ایفا می‌کنند. دوربین‌ های مداربسته در انواع مختلفی از جمله دوربین ip و دوربین آنالوگ طراحی و تولید می‌شوند و هر یک بسته به نیاز کاربر و شرایط محیطی، ویژگی‌ها و قابلیت‌های متفاوتی را در اختیار قرار می‌دهند. از مهم‌ترین فناوری‌های به‌کاررفته در این سیستم‌ها می‌توان به کیفیت بالای تصویر و قابلیت دوربین مداربسته دید در شب اشاره کرد که امکان مشاهده واضح تصاویر حتی در تاریکی را فراهم می‌سازد.

یکی از نکات کلیدی در عملکرد مؤثر این سیستم‌ها، اجرای صحیح فرآیند سیم‌کشی است. انتخاب نوع کابل مناسب، تأثیر مستقیمی بر کیفیت انتقال داده‌ها دارد. به‌عنوان نمونه، در سیستم‌های مداربسته آنالوگ از کابل کواکسیال استفاده می‌شود، در حالی‌که سیستم‌های تحت شبکه یا IP معمولاً به کابل‌های شبکه مانند CAT5e یا CAT6 نیاز دارند. این انتخاب بسته به مسافت موردنظر برای انتقال سیگنال و حجم داده‌ها متفاوت خواهد بود. در زمان نصب دوربین مداربسته، توجه به جزئیات محل نصب و مسیر کابل‌کشی اهمیت زیادی دارد. موقعیت‌ یابی دقیق دوربین‌ ها برای پوشش بهتر فضا و شناسایی نقاطی که ممکن است خارج از دید قرار بگیرند یا کابل‌ها در معرض آسیب باشند، می‌تواند از بروز مشکلات آینده جلوگیری کند. برنامه‌ریزی پیش از نصب، یکی از مهم‌ترین مراحل در تضمین اثربخشی سیستم نظارتی به شمار می‌رود.

اهمیت کابل در سیستم های نظارتی

در نصب دوربین مداربسته، نحوه اجرای کابل‌کشی یکی از عوامل تعیین‌کننده در کیفیت نهایی تصویر و صدا محسوب می‌شود. اگر سیم‌ها به‌ درستی انتخاب یا نصب نشوند، ممکن است با اختلالاتی همچون نویز های مزاحم، افت کیفیت سیگنال یا حتی قطع کامل ارتباط مواجه شوید. نکته قابل توجه این است که تنها مسیر عبور کابل مهم نیست، بلکه محل عبور آن نیز تأثیر زیادی بر دوام و کارایی سیستم دارد. برای مثال، کابل‌ هایی که بدون حفاظت کافی در فضای باز یا مناطق مرطوب قرار می‌گیرند، در معرض آسیب‌های فیزیکی یا نفوذ آب قرار دارند و این می‌تواند منجر به خرابی زودهنگام تجهیزات دوربین مداربسته شود. برای پیشگیری از چنین مشکلاتی، باید از ابتدا بر اساس استانداردهای فنی و دستورالعمل‌های نصب، فرآیند کابل‌کشی انجام شود. استفاده از تجهیزات مناسب، داکت‌کشی اصولی، رعایت فاصله‌ها و پرهیز از عبور کابل از کنار منابع الکترومغناطیسی از جمله مواردی هستند که در افزایش عمر سیستم و کاهش خطاها نقش کلیدی دارند. در نتیجه، نباید به مرحله کابل‌ کشی به‌عنوان یک بخش ساده و بی‌اهمیت نگاه کرد. اجرای دقیق و هوشمندانه این بخش، پایه‌گذار یک سیستم نظارتی پایدار، باکیفیت و بدون دردسر در درازمدت خواهد بود.

بیشتر بخوانید: آشنایی با انواع انواع کابل برای دوربین مداربسته

کابل دوربین نظارتی چیست؟

کابل دوربین در واقع مجموعه ای از سیم ها است که به وسیله آن تصویر، صدا و ولتاژ تغذیه دوربین جابجا می شود. در حالت کلی کابل های مورد استفاده در سیستم های cctv را می توان به دسته های زیر تقسیم نمود.

نقشه‌کشی اصولی مسیر کابل دوربین مداربسته

پیش از آغاز عملیات کابل‌کشی در پروژه‌های دوربین مداربسته، طراحی دقیق مسیر عبور کابل‌ها اهمیت زیادی دارد و نقش کلیدی در اجرای تمیز، کارآمد و بدون دردسر سیستم ایفا می‌کند. نقشه‌برداری اولیه به شما این امکان را می‌دهد که مسیرهای بهینه برای عبور کابل‌ها را شناسایی کرده و از بروز مشکلاتی مانند دوباره‌کاری یا تداخل با سایر تاسیسات جلوگیری کنید. در این مرحله باید موانع فیزیکی موجود در محل، منابع ایجاد نویز الکترومغناطیسی مانند کابل‌های برق فشار قوی یا موتورهای صنعتی و همچنین نقاط کور احتمالی در مسیر کابل‌ها را بررسی کرد. همچنین، تعیین موقعیت مناسب برای نصب تجهیزات دوربین مداربسته مانند سوئیچ‌ها، رک‌ها یا جعبه‌های اتصال، باعث کاهش طول کابل، افزایش راندمان سیستم و دسترسی آسان در زمان تعمیر دوربین مداربسته یا ارتقاء خواهد شد.

کابل کشی اصولی در دوربین مدار بسته آنالوگ

در سیستم‌ های مداربسته آنالوگ، رعایت استانداردهای کابل‌کشی برای حفظ کیفیت تصویر و عملکرد پایدار اهمیت زیادی دارد. معمولاً از کابل کواکسیال RG59 برای انتقال سیگنال ویدیویی استفاده می‌شود که باید دارای مغزی تمام مس با شیلد مناسب باشد تا از افت کیفیت تصویر و ورود نویز جلوگیری شود. همچنین فاصله کابل‌کشی نباید از حدود 300 متر تجاوز کند؛ زیرا در مسافت‌های بیشتر، تضعیف سیگنال به‌طور محسوسی رخ می‌دهد و ممکن است تصویر دچار نویز یا افت کیفیت شود. در کنار انتخاب کابل مناسب، رعایت اصول نصب نیز حیاتی است. کابل‌ها باید از منابع تداخل الکترومغناطیسی مانند کابل‌ های برق فشار قوی، ترانس‌ ها و تجهیزات صنعتی دور نگه داشته شوند. استفاده از کانال‌ های محافظ یا لوله‌های خرطومی استاندارد برای جلوگیری از آسیب فیزیکی یا نفوذ آب در مسیر کابل‌کشی، توصیه می‌شود. همچنین محل اتصالات و سوکت‌ها باید کاملاً ایزوله و استاندارد باشند تا از قطعی سیگنال یا نوسانات جلوگیری شود و طول عمر سیستم حفظ گردد.

بیشتر بخوانید: کابل پچ کورد چیست و چه کارایی دارد؟

کابل کشی اصولی در دوربین تحت شبکه

در دوربین‌های مداربسته تحت شبکه (IP)، اجرای کابل‌کشی اصولی نقش حیاتی در حفظ کیفیت انتقال داده و عملکرد پایدار سیستم دارد. استفاده از کابل‌های شبکه استاندارد مانند Cat5e، Cat6 یا Cat6a باید متناسب با پهنای باند موردنیاز و فاصله نصب دوربین انتخاب شود. کابل‌ها باید به‌صورت ساخت‌یافته و با رعایت فاصله مناسب از منابع نویز مانند کابل‌های برق کشیده شوند و در صورت عبور از فضاهای بیرونی، از کابل‌های شیلددار (STP) یا محافظ‌دار استفاده گردد. همچنین برای بهره‌گیری از قابلیت PoE، تجهیزات و سوئیچ‌های پشتیبانی‌کننده از این فناوری باید در طراحی در نظر گرفته شوند تا هم برق و هم داده از طریق یک کابل انتقال یابد و نصب آسان‌تر و منظم‌تری فراهم شود.

بیشتر بخوانید: کابل ضد حریق | کابل مقاوم در برابر حقیق چیست و چه کاربردی دارد؟

نحوه کابل کشی اصولی دوربین مدار بسته تحت شبکه

در قدم اول باید مسیر کابل کشی را مشخص کنید و طول کابل مورد نیازتان را برآورد کنید. طول کابل معملا براساس فاصله دوربین و دستگاه تا تجهیزاتی که باید به آنها متصل شوند محاسبه می شود. فقط در زمان برآورد مسافت دقت داشته باشید که فاصله باید هم از جهت افقی و هم از جهت عمودی محاسبه شود. لازم به ذکر است که اگر قبل از سیم کشی دوربین مدار بسته تحت شبکه مسیر به درستی مشخص نشده باشد مشکلاتی زیادی از نظیر کوتاهی بیش از حد و یا بلندی بیش از حد پیش می آید. بدیهی است که عدم رعایت این اصل در پروژه های بزرگ بسیار هزینه بسیار برخواهد شد و اجرای پروژه را نیز سخت تر می کند.

بیشتر بخوانید: آمار استفاده از کابل شبکه در سال

مراحل کابل کشی دوربین مدار بسته تحت شبکه

1. اولین مرحله برای رعایت استاندارد کابل کشی دوربین مدار بسته تحت شبکه انتخاب مسیر مناسب است. در نظر داشته باشید که در انتخاب مسیر باید جوانب مختلفی از جمله محل نصب دوربین ها تا محل دستگاه NVR یا  دستگاه  DVR، رک، سایر تجهیزات، مسیر مناسب برای تامین برق تجهیزات و امنیت مسیر کابل نیز از نظر آسیب های محیطی و یا انسانی را در نظر بگیرید.
2. در مرحله بعد باید اقدام به محاسبه و براورد طول کابل به طور دقیق در مسیری که در مرحله قبل مشخص کردید بکنید. مسیرهای عمودی را در نظر بگیرید. بعد از مشخص کردن طول کابل در مسیرهای مختلف، طول کابل برای کل پروژه براورد می شود. باید حداکثر فاصله کابل با در نظر گرفتن نوع کابل محاسبه شود تا ارتباط دوربین و دستگاه ها بدون قطعی و با کیفیت بالا برقرار شود.
3. در این مرحله از رعایت استاندارد کابل کشی دوربین مدار بسته باید بعد از بریدن کابل در اندازه مشخص شده به دو سر آن سوکت زده شود. فقط حتما کابل را قبل از اتصال به تجهیزات، تست کنید تا از سلامت آن مطمئن شوید. فراموش نکنید که کیفیت کابل انتخابی در کیفیت ارتباط و ارسال تصاویر نقش بسیار مهمی را بازی می کند.
4. اکنون زمان استفاده از داکت کشی، عایق بندی اتصالات و استفاده از رک و امثالهم است که بر زیبایی و تمیزی کار تاثیر می گذارند. استفاده اصولی از این تجهیزات موجب محافظت از کابل در برابر امواج محیط، نویزها و آسیب هایی که شرایط جوی روی اتصالات وارد  میکنند، میشود.

بیشتر بخوانید: کابل شبکه چیست (Lan) | انواع کابل LAN

استاندارد کابل کشی دوربین مدار بسته

1- کیفیت و نوع کابل

فراموش نکنید که مرغوبیت و کیفیت هر محصول بی شک تاثیر مستقیم در عملکرد آن محصول دارد. وقتی کیفیت کابل دوربین مداربسته بالا باشد به طبع کیفیت ارسال اطلاعات و تصاویر نیز زیاد می شود. چنانچه کابل با کیفیتی خریداری کنید، خیالتان تا حد زیادی از بابت کیفیت تصاویر ارسالی توسط دوربین راحت می شود.

2- توجه به حداکثر طول کابل مورد نیاز

هر دوربین باتوجه به امکانات و ویژگی هایی که دارد، وضوح تصویر و رزولوشن متفاوتی دارد و این یعنی شما نیاز به پهنای باند متفاوت برای سیستم های مداربسته خود دارید زیرا هرچه وضوح تصویر بالاتر باشد پهنای باند بیشتری نیاز دارید. البته لازم به ذکر است که، اکثر دوربین های IP از پهنای باند کمتر از 100 مگابیت بر ثانیه استفاده می کنند.

در جدول بالا پهنای باند باقیمانده در دوربین مداربسته با رزولوشن 1080p با پهنای باند 5 مگابیت بر ثانیه و دوربین 4K با پهنای باند 30 مگابیت بر ثانیه، را میبینید. برای خانه و دفتر کار، بهترین کابل Cat5e است، زیرا شما نیازی به انتقال بیش از 1000 مگابیت در ثانیه ندارید. با توجه به نوع کابل انتخابی شما متراژ متفاوتی از کابل را می توانید برای سیستم مداربسته خود استفاده کنید.

3- توجه به مسیر

در طراحی سیستم نظارتی انتخاب مسیر مهمترین مرحله به حساب می آید. فراموش نکنید اینکه دستگاه ها، دوربین های مداربسته و سایر تجهیزات در کجا قرار گیرند و مسیر کابل کشی به چه ترتیبی خواهد بود اید در پلان و طرح نقشه کشی دوربین مدار بسته حتما مشخص شود. هر چه دقت این جانمایی و براوردها بیشتر باشد کار نصب و کابل کشی نیز به طبع راحت تر می شود.

4- محافظت از  اتصالات

چنانچه خواهان ارتباط پایدار و با کیفیت هستید، علاوه بر خرید کالاهای مرغوب باید بتوانید به خوبی از آنها مراقبت و نگهداری کنید. از این رو استفاده از تجهیزات محافظتی نظیر لوله فلکسی، داکت، عایق بندی اتصالات و… همگی میتوانند ارتباط پایدار و با کیفیتی را برای شما رقم بزنند. در نظر داشته باشید که نفوذ رطوبت در اتصالات به مرور زمان منجر به از بین رفتن فیش یا سوکت شما می شود و همچنین در ارسال و دریافت سیگنال نیز اختلالاتی را پدید می آورد. همچنین خوردگی روکش کابل دراثر برخورد مکرر به دیوار و اجسام سخت دیگر باعث می شود تا به مرور زمان کابل قطع شود. از این رو با استفاده از تجهیزات محافظتی می توانید ضرر و زیان ناشی از این خسارات را به حد اقل برسانید.

نکات کلیدی در نحوه کابل کشی اصولی

1. انتخاب مسیر مناسب کابل کشی بسیار بسیار موضوع حائز اهمیتی است که نباید از آن غفلت کنید.
2. باکس و قرقره کابل را بعد از هر بار استفاده علامت گذاری کنید تا فراموش نکنید که چقدر از کابل باقی مانده تا در حین سیم کشی دچار کم آمدن کابل نشوید.
3. استفاده از داکت و انجام داکت کشی استاندارد برای بالا بردن طول عمر کابل کشی شما بسیار موثر است.
4. حتما حداکثر طول استاندارد را رعایت کنید. متراژ بالاموجب ارسال سیگنال ضعیف، قطعی و یا تاخیر در ارسال تصاویر می شود.
5. استفاده از فنر سیم کشی عبور کابل ها را از مسیرهای داخل داکت و لوله سریع تر می کند.
